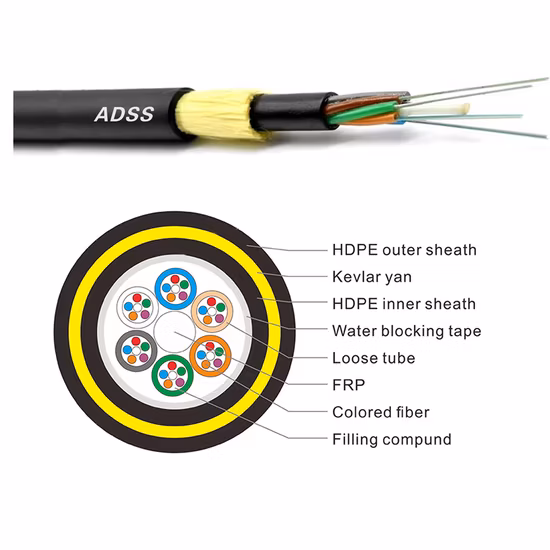

Cavo per antenna in fibra ottica ADSS completamente dielettrico e autoportante

Informazioni di base

Modello numero:	Cavo ADSS Mini-Span
Kern	Processore singolo
Certificazione	RoHS, CE, ISO9001
Marchio	OEM
Materiale del mantello	LSZH
parole chiave	ADSS-Kabel
Pacchetto di trasporto	Cartone
specifica	ADSS-Kabel
marchio	Collegamento in fibra
Origine	Cina
Codice HS	8544700000
Capacità produttiva	100.000 pezzi/anno

Descrizione del prodotto

Cavo per antenna in fibra ottica ADSS completamente dielettrico e autoportante

Descrizione
Cavi Mini-Span completamente dielettrici autoportanti (ADSS) progettati per applicazioni di canali e antenne off-site in architetture di loop di rete locali e universitari. Dal polo all'edificio alle installazioni urbane, il sistema di cablaggio Mini-Span comprende: Cavi, sospensioni, involucri di terminazione e vicolo cieco forniscono un'infrastruttura completa del circuito di trasmissione con prestazioni comprovate e altamente affidabili. Per ulteriori informazioni, consultare il catalogo hardware dei cavi in ​​fibra ottica EFON. Mini-Span comprende fibre ottiche con un numero massimo di 144 fibre ottiche e qualsiasi tipo o combinazione
di fibre monomodali e multimodali con il cavo. Le campate da polo a polo vanno da 50 piedi a oltre 650 piedi (30-200 metri).

caratteristiche
Può essere installato senza spegnere l'alimentazione.
Eccellenti prestazioni AT. L'induttanza massima nel punto operativo della giacca AT può raggiungere 25 kV.
Il peso leggero e il diametro ridotto riducono i carichi dovuti a ghiaccio e vento, nonché lo stress su torri e puntelli.
Grandi campate e la campata più grande supera i 200 m.
Buone prestazioni in termini di resistenza alla trazione e temperatura.
La durata della vita del progetto è di oltre 30 anni.

Applicazioni
Nello sviluppo dei cavi ADSS si tiene pienamente conto delle condizioni effettive delle linee aeree.
Per le linee aeree inferiori a 110 kV viene utilizzato un rivestimento esterno in PE.
Per le linee elettriche pari o superiori a 110 kV viene utilizzata una guaina esterna AT.
Il design speciale della quantità di aramide e del processo di cordatura può soddisfare i requisiti di diverse campate.

Proprietà ottiche

Tipo di fibra		G.652	G.655	50/125μm	62,5/125 µm
smorzamento (+20°C)	850 nm			≤3,0 dB/km	≤3,3 dB/km
	1300 nm			≤1,0 dB/km	≤1,0 dB/km
	1310 miglia nautiche	≤0,36 dB/km	≤0,40 dB/km
	1550 nanometri	≤0,22 dB/km	≤0,23 dB/km
Larghezza di banda	850 nm			≥500 MHz·km	≥200 MHz·km
	1300 nm			≥500 MHz·km	≥500 MHz·km
Apertura numerica				0,200 ± 0,015 NA	0,275 ± 0,015 N.A
Lunghezza d'onda di taglio del cavo λcc		≤1260nm	≤1450nm

Struttura e specifiche tecniche

Rif. Esterno diametro (mm)	Rif. Peso (kg/km)		Rec. Giornaliero max. Tensione di lavoro (kN)	Massimo consentito
